Zplynovací kotel SLOKOV PYRO THERM 20
Kód: PYROTHERM20Související produkty
Detailní popis produktu
| Parametry: | |
| Třída kotle: | 5 / EKODESIGN |
| Energetická třída kotle: | A+ |
| Jmenovitý výkon kotle: | 20 kW |
| Výhřevná plocha: | 2,2 m2 |
| Spotřeba paliva: | 4,9 kg/h |
| Délka polen: | 330 mm |
| Průměr kouřového hrdla: | 160 mm |
| Účinnost kotle: | 89 % |
| Rozměry kotle h/š/v: | 930 / 680 / 1185 mm |
| Hmotnost kotle: | 340 kg |
| Vodní objem kotle: | 75 L |
| Vstupní a výstupní příruba na vodu: | G1 1/2" - vnitřní závit |
| Provozní tah: | 18 Pa |
| Nejvyšší pracovní přetlak v soustavě: | 2 bar |
| Zaručené palivo: | suché dřevo |
| Objem palivové šachty: | 70 dm3 |
| Rozměr plnícího otvoru: | 400 x 335 mm |
| VÝHODY: | |
| - Plní třídu 5 dle ČSN EN 303-5 a normu EKODESIGN | |
| - Lze používat i po roce 2022 | |
| - Záruka 3 roky (záruční a pozáruční servis) | |
| - Vysoká účinnost spalování + velký zásobník paliva zajistí dlouhou dobu hoření, minimální množství popele | |
Teplovodní ocelový zplynovací kotel pro spalování kusového dřeva
Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen na přikládací šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Přikládací šachta je v horní části kotle, dno přikládací šachty tvoří tryska, která směřuje plamen dolů do spalovací komory. Tryskou je do plamene přiváděn sekundární vzduch pro zajištění dokonalého spalování. Ze spalovací komory proudí spaliny přes trubkový výměník a ventilátor do komína.

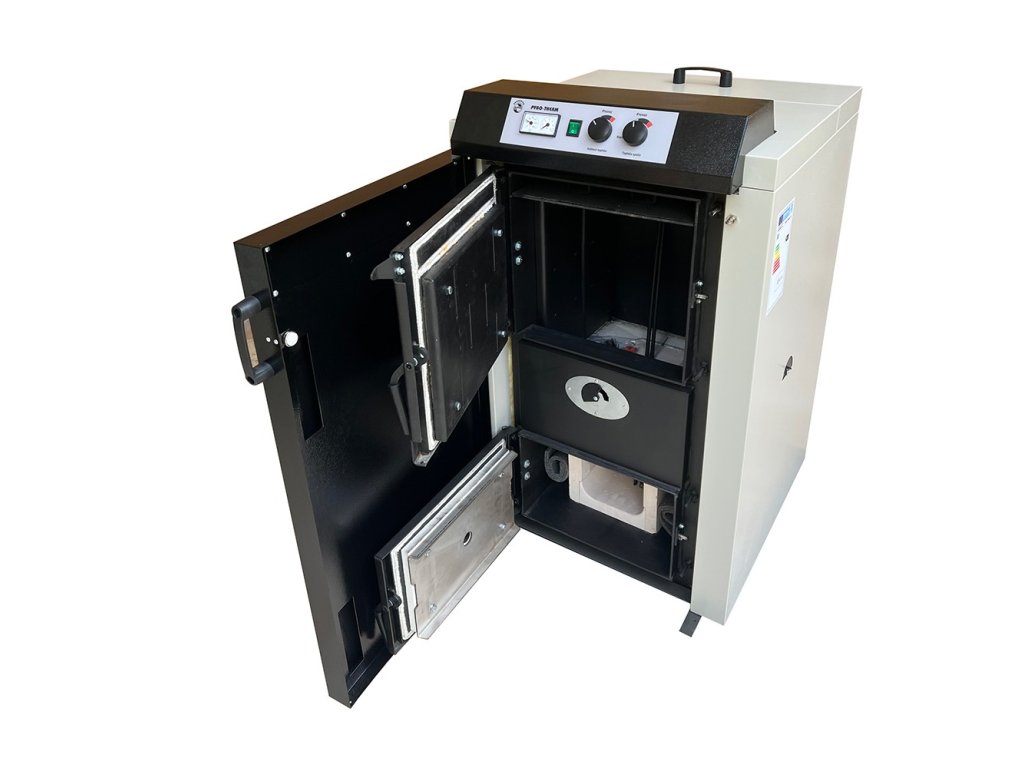

Pro snadné přikládání paliva má kotel velké přikládací dvířka, která při otevření automaticky otvírají spalinový průduch. Ten zajišťuje odsávání spalin z prostoru kolem dvířek během přikládání. Při otevření dvířek se navíc otáčky ventilátoru zvýší na maximum, takže je téměř všechen kouř uvolňující se při přikládání odsáván do komína.
Použití kotle, palivo
Ocelové teplovodní kotle PYRO THERM jsou zdrojem tepla vhodným pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 15-30 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Kotle PYRO THERM jsou určeny pro spalování suchého dřeva, s maximální vlhkostí do 20%, tj. přířezů z kulatiny do pr. 100 mm a délky 330 mm popřípadě 500 mm (podle velikosti kotle), resp. štípané dříví s kůrou nebo bez kůry. Výrobce doporučuje palivo ukládat do přikládací šachty podélně, aby docházelo k plynulému odhořívání a sesuvu paliva. Při použití tzv. „netvarů“, je nutný zvýšený dohled obsluhy.
Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle PYRO THERM jsou zařazeny podle ČSN EN 303-5 do třídy 5. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Legenda
1 – Ovládací panel
2 – Víko výměníku
3 – Klapka primárního vzduchu
4 – Kouřovod
5 – Odtahový ventilátor
6 – El. svorkovnice
7 – Vstup topné vody
8 – Vypouštěcí kohout
9 – Vstup a výstup chladící smyčky
10 – Výstup topné vody
| A – výška kotle | 1185 mm |
| B – hloubka kotle | 930 mm |
| C – šířka kotle | 680 mm |
| D – výška osy kouřovodu | 950 mm |
| E – hloubka přikládací šachty | 400 mm |
| Průměr kouřového hrdla (vnější) | 160 mm |
| Vstup a výstup topné vody | Nátrubek G1 1/2“ vnitřní závit |
Doplňkové parametry
| Kategorie: | KOTLE NA TUHÁ PALIVA |
|---|---|
| Hmotnost: | 340 kg |
