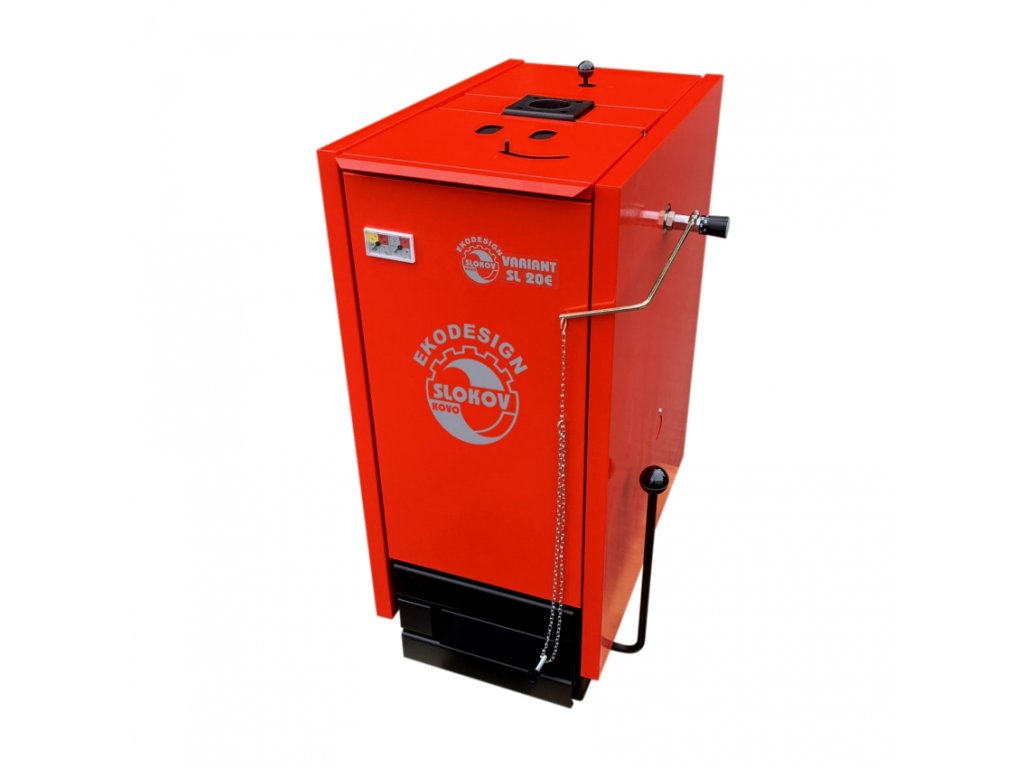

Kotel na uhlí SLOKOV VARIANT SL20E
Kód: SL20ESouvisející produkty
Detailní popis produktu
| Parametry: | |
| Třída kotle: | 4 / EKODESIGN |
| Energetická třída kotle: | C |
| Jmenovitý výkon kotle: | 20 kW |
| Výhřevná plocha: | 2,0 m2 |
| Spotřeba paliva: | 3,6 kg/h |
| Velikost paliva: | 20-40 mm ( ořech 1 ) |
| Průměr kouřového hrdla: | 160 mm |
| Účinnost kotle: | 86,5 % |
| Rozměry kotle h/š/v: | 815 / 450 / 1030 mm |
| Hmotnost kotle: | 238 kg |
| Vodní objem kotle: | 46,5 L |
| Vstupní a výstupní příruba: | příruba kotel DN65 |
| Provozní tah: | 19 Pa |
| Nejvyšší pracovní přetlak v soustavě: | 2 bar |
| Zaručené palivo: | hnědé uhlí (ořech 1) |
| Objem palivové šachty: | 52 dm3 |
| Rozměr plnícího otvoru: | 195 x 320 mm |
| VÝHODY: | |
| - Plní třídu 4 dle ČSN EN 303-5 a normu EKODESIGN | |
| - Lze používat i po roce 2022 | |
| - Záruka 3 roky (záruční a pozáruční servis) | |
| - Síla plechu 5 mm | |
Popis kotle
Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).
- Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Lze objednat i s protipřírubou G6/4″, popř. G2 vnitřní závit.
- Kotel má stejné připojovací rozměry jako kotel SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4.
Konstrukce kotle

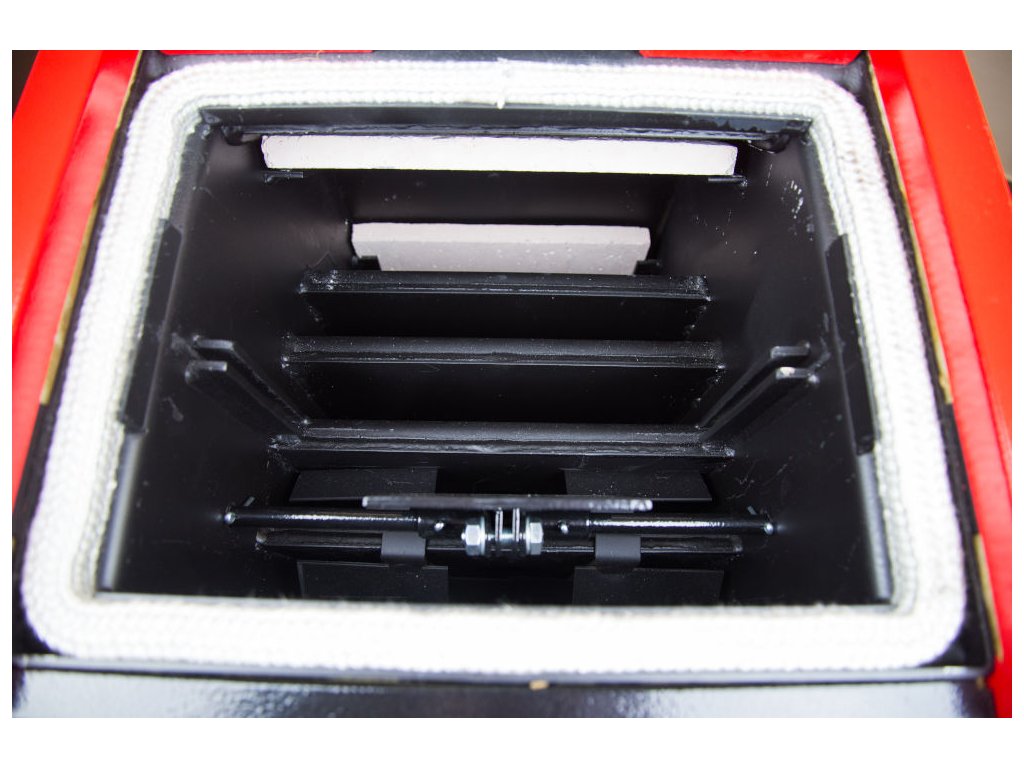

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.
Použití kotle, palivo
Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Legenda
1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle
6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
8 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle
| A – výška kotle | 1030 mm |
| B – hloubka kotle | 815 mm |
| C – šířka kotle | 450 mm |
| D – výška příruby topné vody-výstup | 1035 mm |
| E – výška osy kouřovodu | 895 mm |
| F – výška příruby topné vody-vstup | 215 mm |
| G – vzdálenost osy topné vody-výstup | 375 mm |
Doplňkové parametry
| Kategorie: | KOTLE NA TUHÁ PALIVA |
|---|---|
| Hmotnost: | 238 kg |
